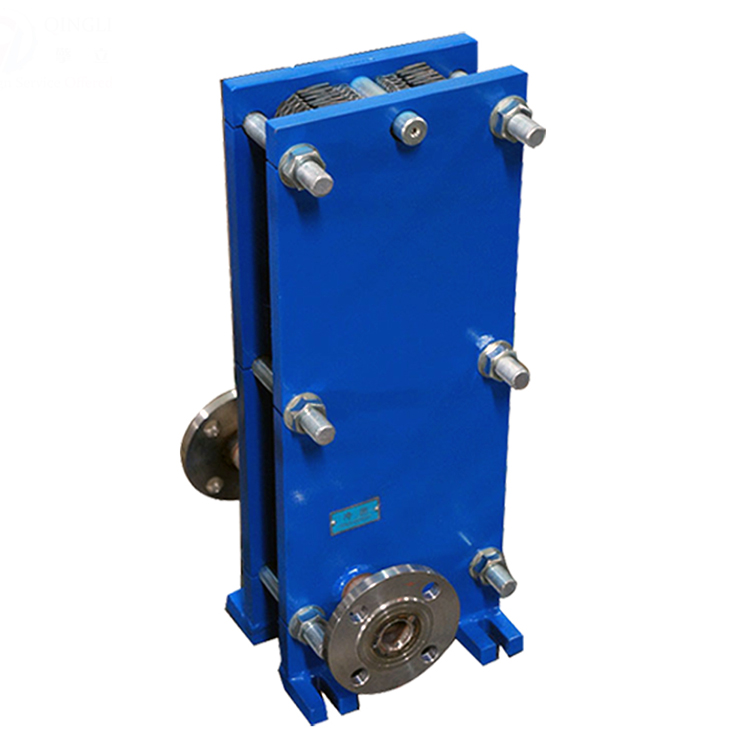

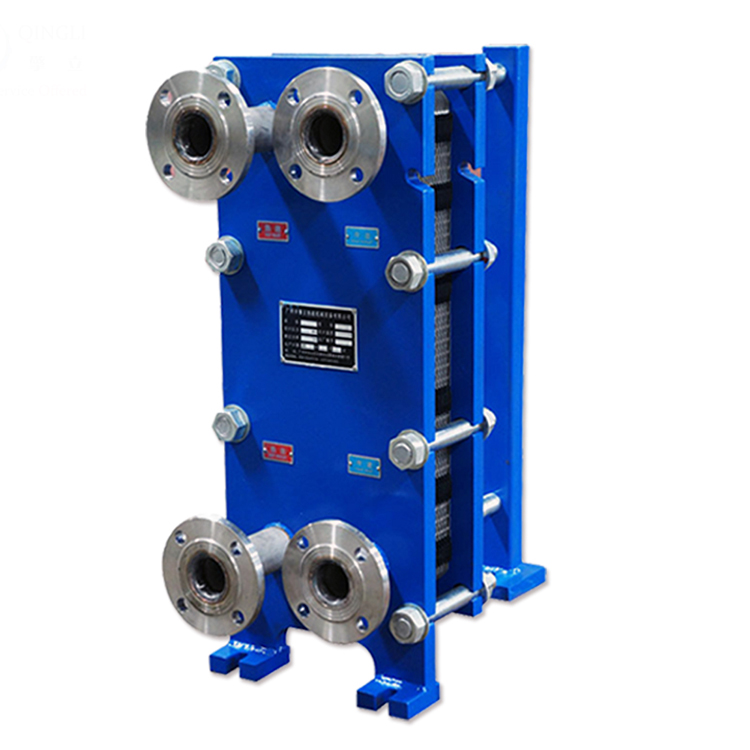

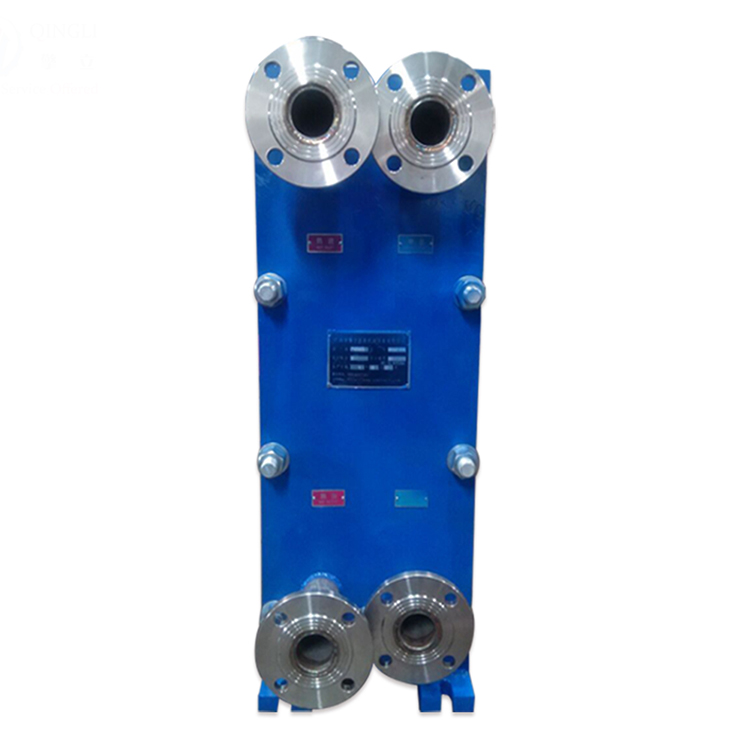

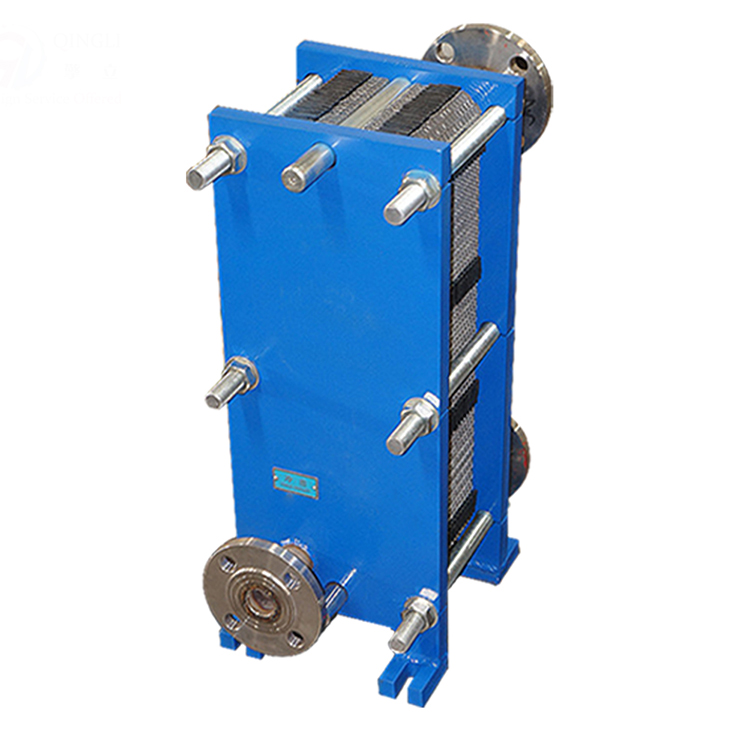

304不锈钢板式换热器

Keyword:板式换热器 换热器 板片 热交换 列管式 管式换热器 热回收 304不锈钢板式换热器

Cassification:Plate Hear Exchanger

Introduction:板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装...

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比列管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。

      板式换热器的特点

1、  传热系数高

板片波纹的设计,以高度的薄膜导热系数为目标,流体在极低的流速下即可发生强烈的扰动流,一般的说,板式换热器的传热系数K值在3000—6000W/m2·℃范围内。

2、低成本

在相同传热量的前提下,金属耗量低,占地面积,流体阻力,冷却水用量等项目数值的减小,使得投资成本大大降低。

3、  热损失小

因结构紧凑和体积小,换热器的外表面积也很小,因而热损失也很小,通常设备不再需要保温。

4、  结构紧凑 ,易维修

很小的空间可以组合较大的换热面积,设备本身可以提供维修空间,不需另外的拆装空间。

5、  有利于低温热源的利用,使用安全可靠,组合灵活多变

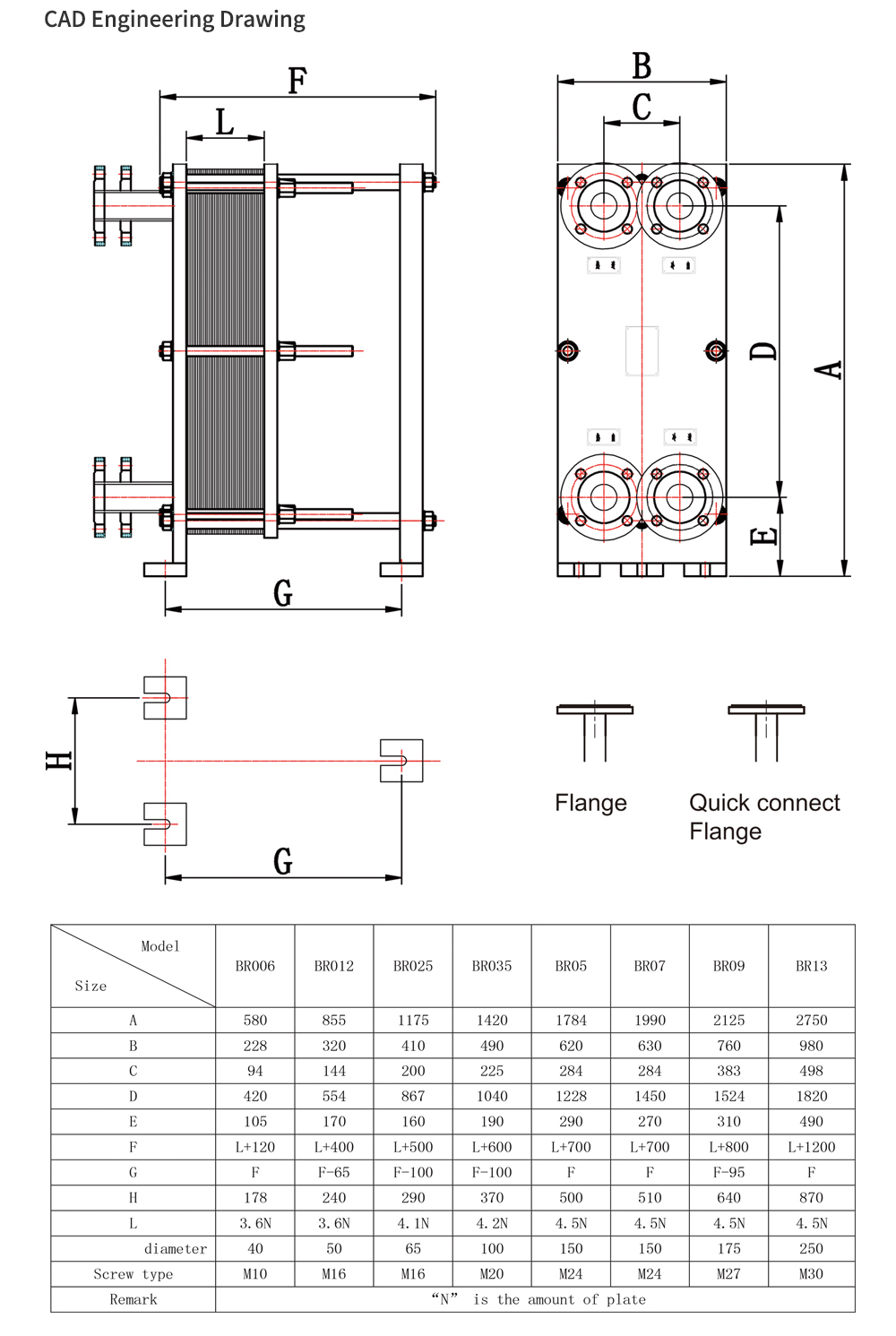

      板式换热器结构:1、固定压紧板;2、夹紧螺栓;3、前端板;4、换热板片;5、密封垫片;6、后端板;

7、活动压紧板;8、下导杠;9、后支柱;10、上导杠

      板式换热器主要技术参数

      板式换热器整机平方根技术参数

型号

技术参数

WS005 WS01 WS02 WS03 WS05 WS07 WS09 WS013
最高使用压力   MPa 2.5
使用温度范围   ℃ -19~250
装机有效面积/台 m2 0.5-5 1-10 3-30 15-60 30-140 50-200 60-250 90-650
最大处理量 液体

(气体) m3/h

30(300) 70(700) 100(1000) 200(2000) 300(3000) 300(3000) 600(8000) 1200(12000)
传热系数(水一水)w/ m3k ≤ 6500                  ≤ 6100                         ≤ 5800
最大热交换量(水—水)WM 0.6 1 6 16 30 35 50 90
接管公称直径   mm 40 50 65 100 150 150 175 250
设备最大质量    kg 70 280 590 1450 2520 2700 4980 9800

板式换热器板片主要技术参数

型号

技术参数

WS005 WS01 WS02 WS03 WS05 WS07 WS09 WS013
单板有效面积  m2 0.053 0.1 0.23 0.35 0.52 0.66 0.85 1.3
外形尺寸     mm 500×170 660×250 1000×330 1215×400 1440×500 1800×500 1770×620 2140×820
板片厚度     mm 0.5~0.7                                      0.6~1
板片材料 SUS304    316    316L·RS-2·Hastelloy C-276·TAL  H68  Hsn62-1
角孔直径     mm 40 50 65 100 150 150 170 250
平均板间距   mm 3 3.2 3.5 3.5 3.8 3.8 3.8 3.8
平均流道截面积 m2 0.00042 0.000656 0.00098 0.001225 0.0017 0.0017 0.00215 0.00284
当量直径      m 0.006 0.0064 0.007 0.007 0.0076 0.0076 0.0076 0.0076

板式换热器密封垫片主要技术参数

技术参数

材料

使用温度℃ 代号 适用介质范围 产品标准
三元已丙橡胶 -50~180 DE 各类稀浓度的无机酸,30%以下的硫酸、盐酸、硝酸、碳酸等;无机碱;各类浓度的元机氟化物及水深液等;氨、氨水有机胺类化合物;漂白液、消毒液;醇、醛、酮、等化学容剂;食品、饮料、水蒸气、大气、臭氧等介质。 GB528、531、3985、4807、7759
丁腈橡胶 -20~135 DN 矿物油、润滑油、燃料油、各种烃类、醛类、食物油脂、热空气、水等介质。
氟橡胶 -50~250 DF 适用于浓硫酸和65℃以下的硝酸;各种浓度的盐酸;各种氧化剂;各种酸性电镀液;各种浓度的烧碱、纯碱;极性溶剂和醇类;高温下的非极性矿物油,如汽油、柴油、润滑油等。
硅橡胶 -65~230 DQ 抗低温、耐干热

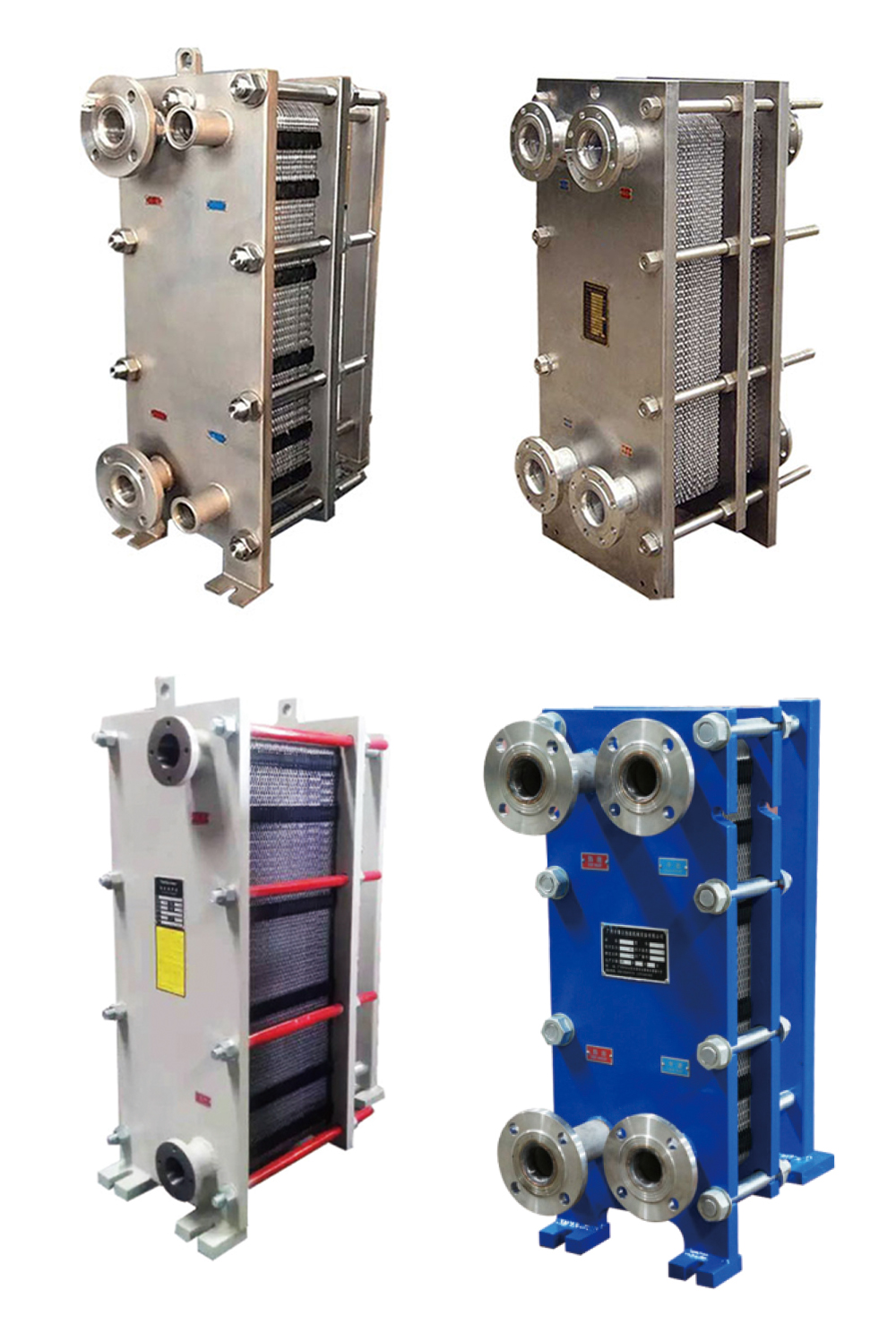

板式散热器

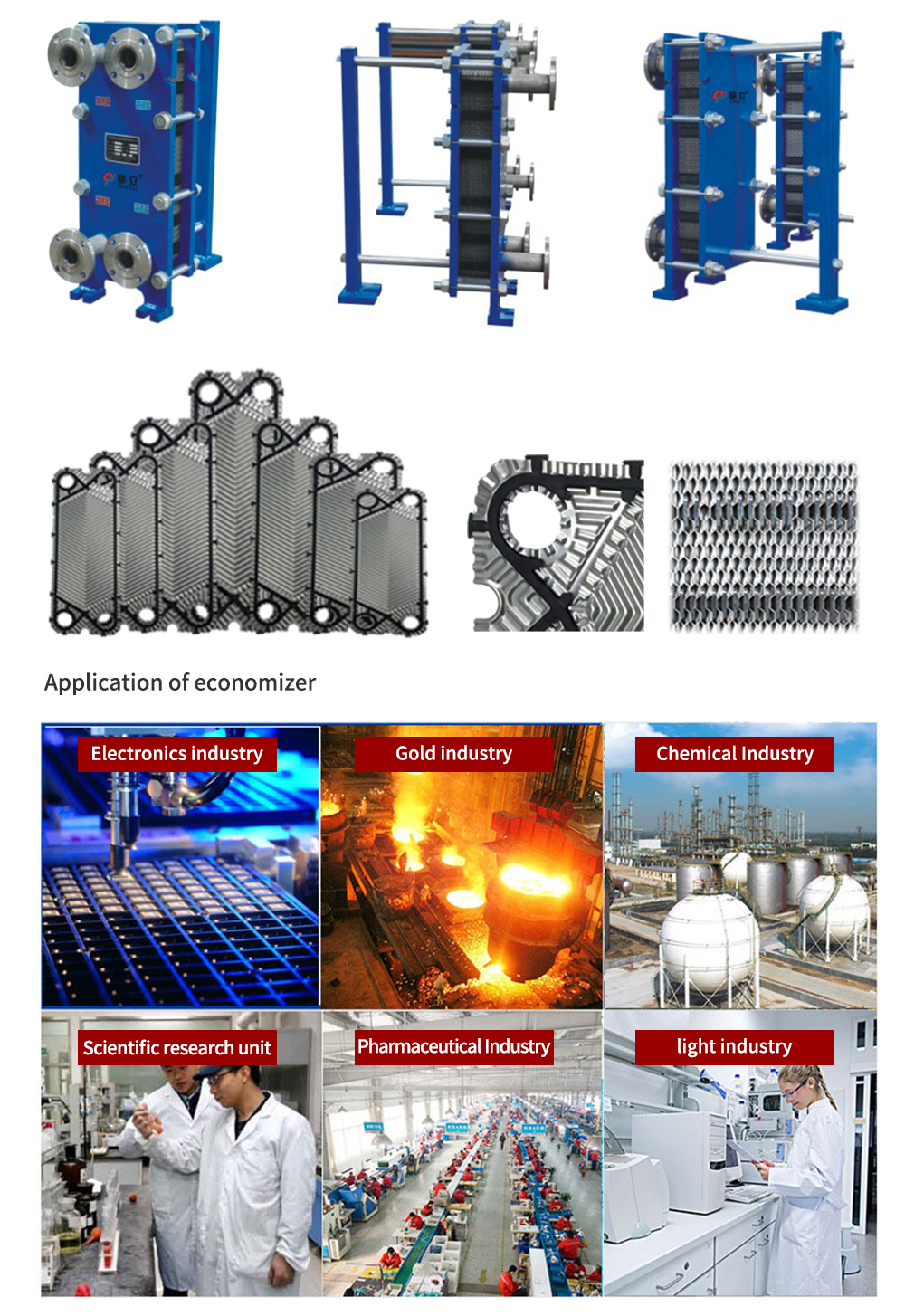

应用场合

  1. 制冷:用作冷凝器和蒸发器。
  2. 暖通空调:配合锅炉使用的中间换热器、高层建筑中间换热器等。
  3. 化学工业:纯碱工业,合成氨,酒精发酵,树脂合成冷却等。
  4. 冶金工业:铝酸盐母液加热或冷却,炼钢工艺冷却等。
  5. 机械工业:各种淬火液冷却,减速器润滑油冷却等。
  6. 电力工业:高压变压器油冷却,发电机轴承油冷却等。

g.造纸工业:漂白工艺热回收,加热洗浆液等。

h.纺织工业:粘胶丝碱水溶液冷却,沸腾硝化纤维冷却等。

i.食品工业:果汁灭菌冷却,动植物油加热冷却等。

  1. 油脂工艺:皂基常压干燥,加热或冷却各种工艺用液。
  2. 集中供热:热电厂废热区域供暖,加热洗澡用水。
  3. 其他:石油、医药、船舶、海水淡化、地热利用、太阳能利用。
